| Triangulación de una estructura |
| La triangulación de las estructuras consiste en buscar que su diseño geométrico esté basado en la unión de triángulos, formando así una estructura geométricamente mucho más resistente. |
El triángulo es el único polígono que no se deforma cuando se le aplica una fuerza. El resto de formas poligonales que pueden tener las estructuras no son rígidas por definición hasta que se triangulan o se asegura la rigidez con los materiales escogidos y las uniones correctas. La triangulación permite la indeformabilidad geométrica; no necesariamente la mecánica. Para que resista mecánicamente la estructura de este tipo, además de triangular debemos asegurarnos que el material que forma los lados o barras de los triángulos, así como su sección transversal sean los adecuados.
Las estructuras de armazón trianguladas (puentes, grúas o cubiertas de edificios cerchas), basan su rigidez antes las cargas gracias a la triangulación de sus elementos.
Para conseguir la rigidez de una estructura (que no se deforme), los perfiles deben disponerse formando celdillas triangulares. Para ello se pueden emplear cables, tensores y escuadras.

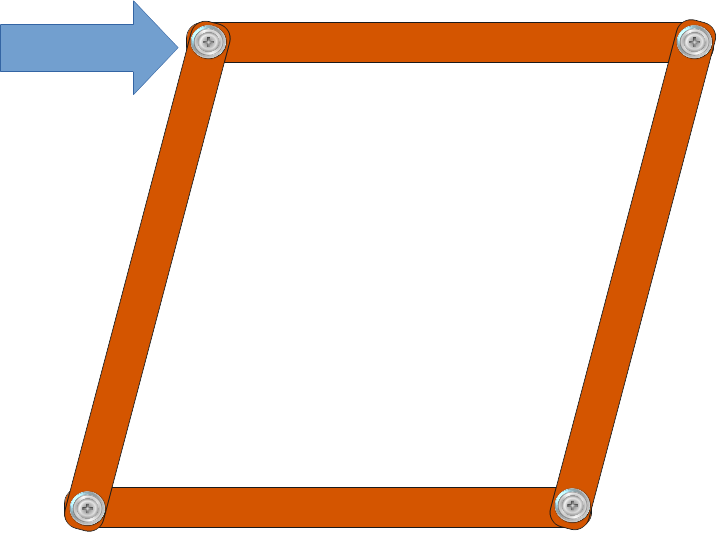

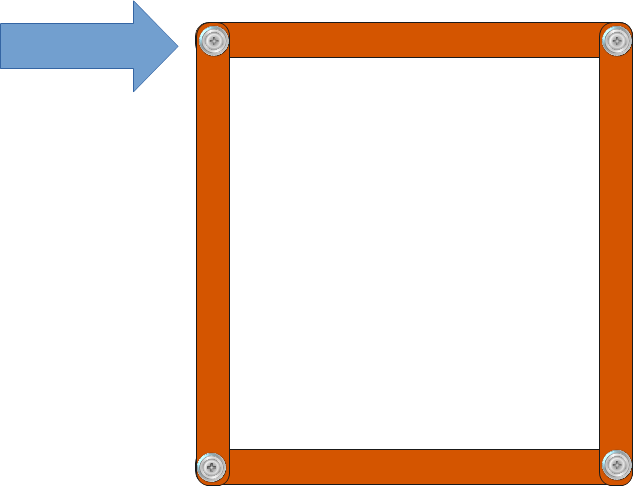

Una estructura, como la de la figura, compuesta por 4 barras es una estructura fácilmente deformable.

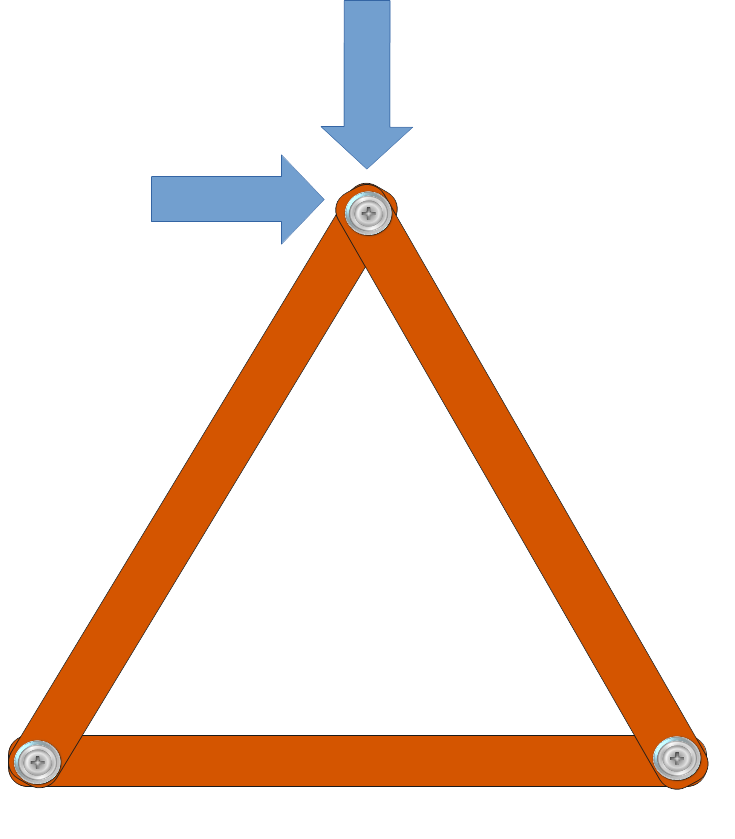

Sin embargo una estructura compuesta por 3 barras no puede deformarse y es por eso que la mayoría de las estructuras metálicas están compuestas por estructuras trianguladas.

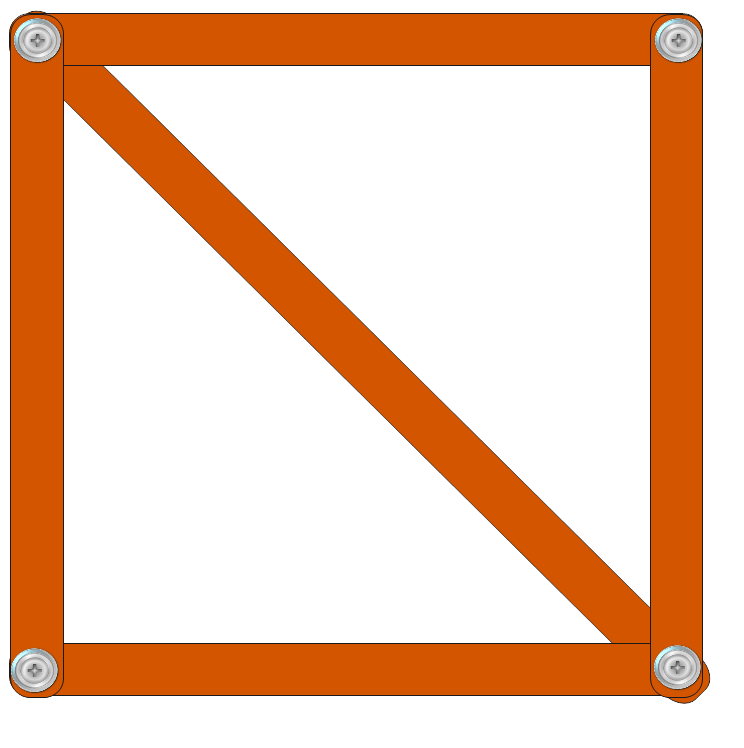

Como puedes ver en la siguiente imagen la triangulación impide que la estructura pueda deformarse. La barra central impide que la estructura cuadrada de la primera imagen se deforme

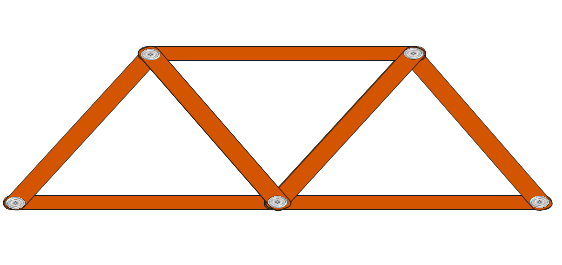

La triangulación permite, mediante barras rígidas con uniones articuladas, diseñar elementos estructurales complejos que con otro sistema sería muy difícil realizar.
Son las cerchas, grandes vigas ligeras, apuntalamientos. La triangulación en las tres dimensiones del espacio permite cubrir grandes superficies como la de los pabellones mediante unidades básicas trianguladas como, por ejemplo, el tetraedro.
