Estructura
Hemos visto como de acuerdo a su origen las estructuras suelen clasificarse en:
- Estructuras naturales (origen geológico, animal y vegetal)
- Estructuras artificiales creadas por la humanidad
Los tipos de estructuras artificiales son:
- Estructuras masivas
- Estructuras Laminares o de carcasa
- Estructuras entramadas
- Estructuras trianguladas
- Estructuras colgantes
- Estructuras abovedadas
- Estructuras neumáticas

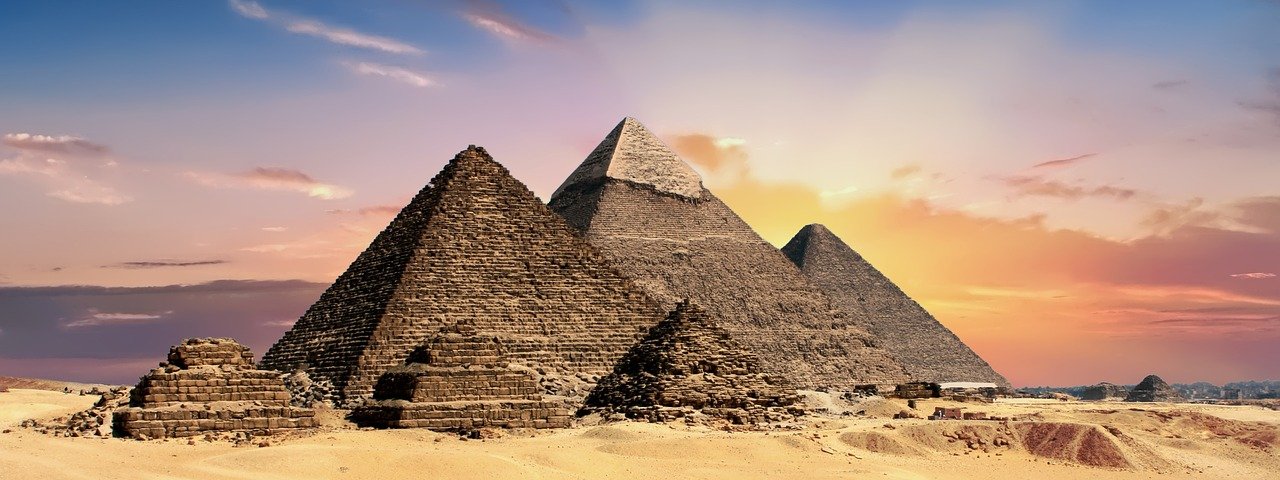

Estructuras masivas: son aquellas en las que predomina una gran concentración de material, principalmente piedras de gran tamaño, como las pirámides. Se caracterizan por ser macizas, estables y muy pesadas. Son muy resistentes a esfuerzos de compresión.
"TheDigitalArtist". Imagen de Pete Linforth en Pixabay (Dominio público)
Estructuras laminares: son aquellas donde la carcasa hace de elemento sostén y resistente de todos los demás elementos o partes de la Estructura. Ejemplos: La carcasa de un PC.
"lrcfree". Imagen de luis cornejo en Pixabay Caja PC (Dominio público)

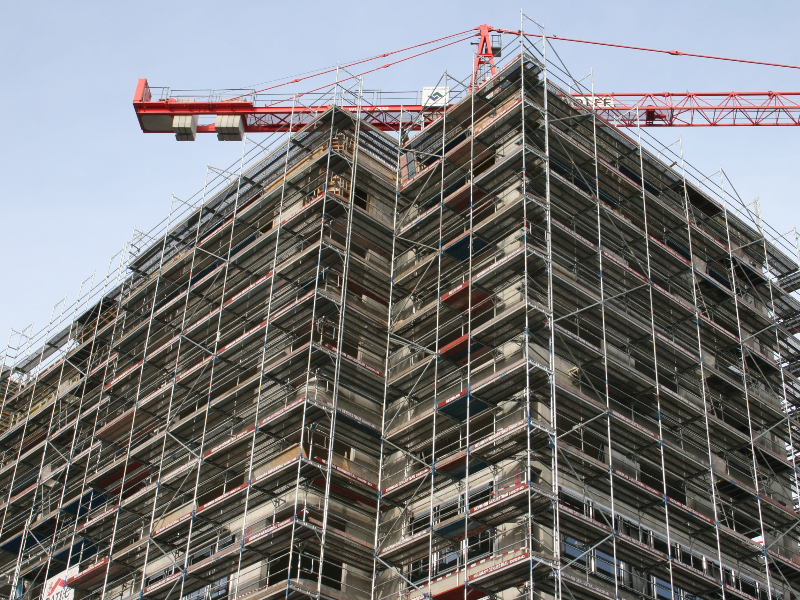

Estructuras entramadas: están formadas por un conjuntos de perfiles de diferentes materiales, que se entrecruzan entre sí formando mallas o entramados. Los elementos estructurales que se utilizan son principalmente pilares, vigas, viguetas, cimentaciones, etc. Las estructuras entramadas o reticulares se utilizan para construir edificios y viviendas.
"www.pxfuel.com". Armazón edificio (Dominio público)

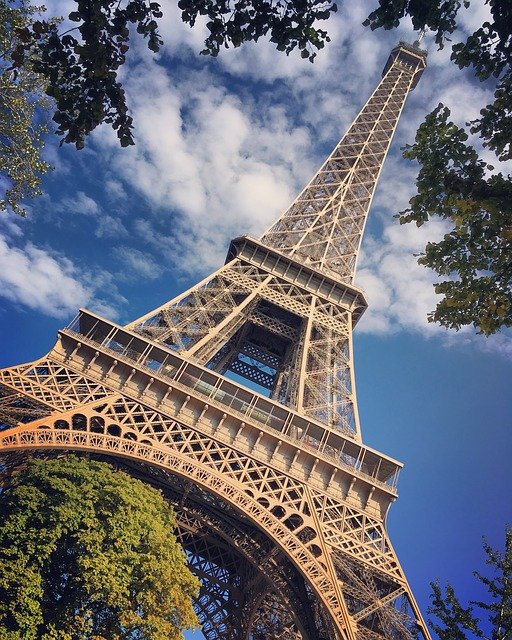

Estructuras trianguladas: Son estructuras formadas por elementos lineales de poca sección denominadas barras o perfiles que crean superficies estructurales planas o tridimensionales mediante la repetición de formas triangulares. Ejemplo la torre Eiffel
"pasaheros", Imagen de Личный Авиакассир en Pixabay Torre Eiffel (Dominio público)

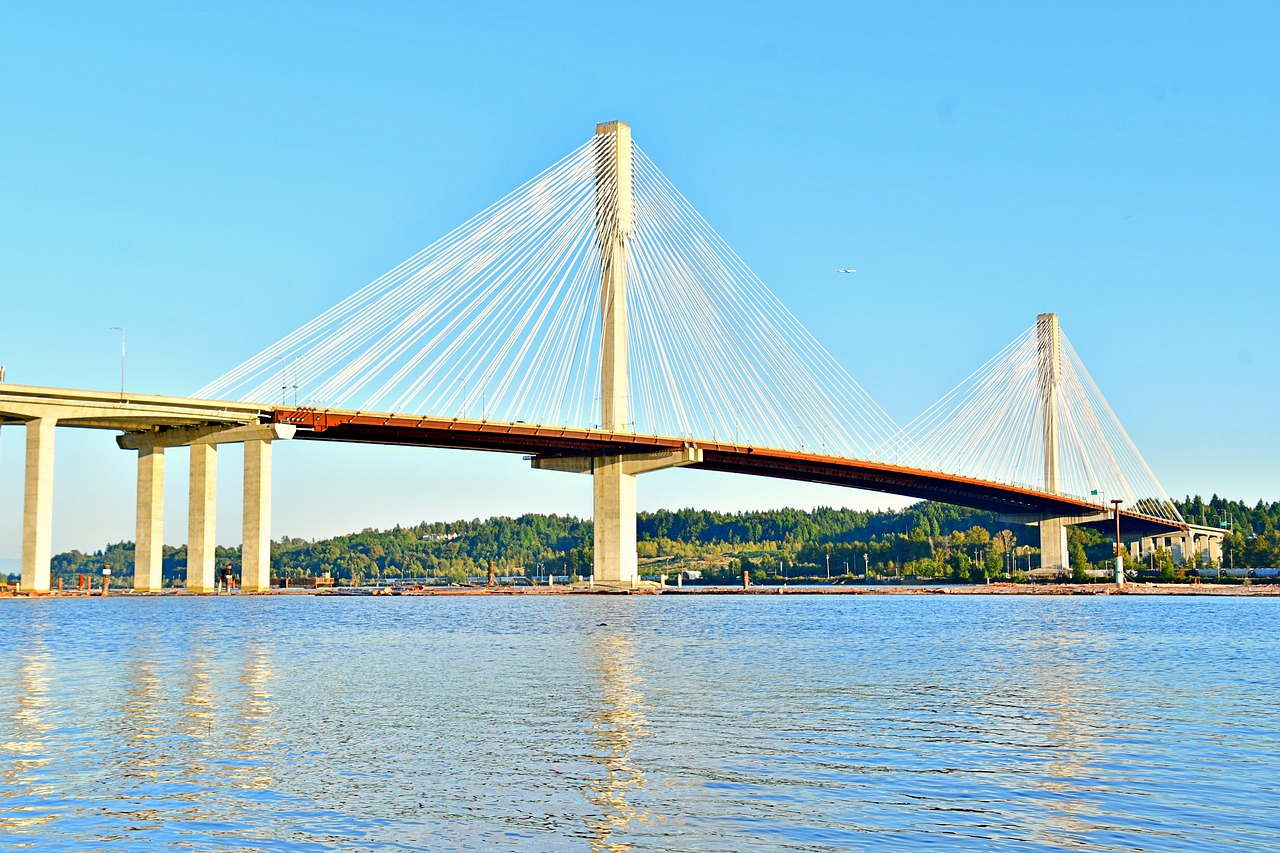

Estructuras colgantes: son aquellas sustentadas por cables o tensores y otros elementos de soportes como grandes pilares. Se basan en empleo de elementos tipo cable o cuerda, denominados tirantes; que funcionan únicamente a tracción y sirven para sustentar otros elementos. Es la estructura típica de los puentes colgantes.
dayamay. Estructura: Puente Colgante (Dominio público)
Estructuras abovedadas: son aquellas en las que predominan los arcos, bóvedas y cúpulas como elementos de soporte y sujeción. Estas estructuras perminte cubrir espacios mayores y aumentar los huecos entre los elementos de soporte como pilares y columnas. Ejemplos las cúpulas de templos.
"www.pxfuel.com". Boveda (Dominio público)

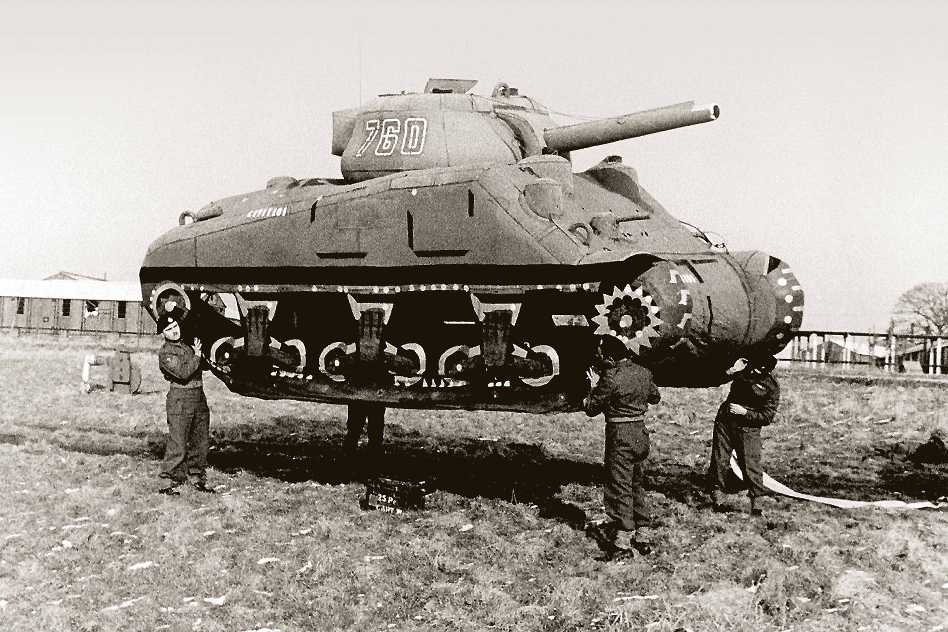

Estructuras neumáticas: son inflables, ligeras y generalmente desmontables.

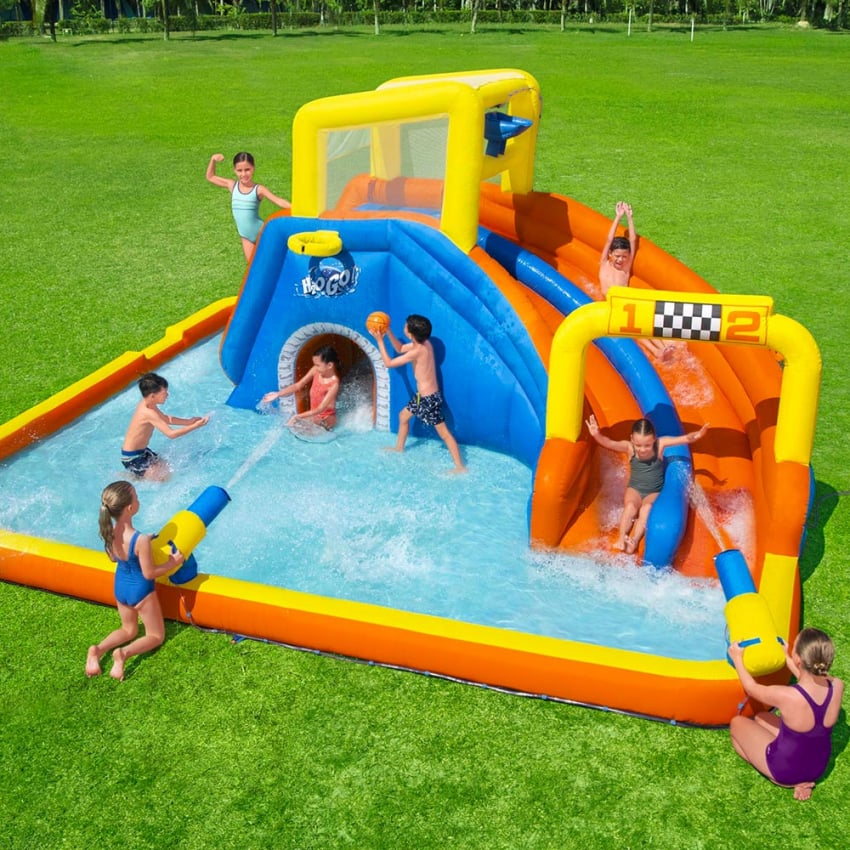

Ejemplos de estructuras neumáticas son los globos aerostáticos, las atracciones infantiles y los colchones de aire.
Pueden ser instalaciones de uso temporal
Las instalaciones neumáticas presentan la ventaja de que pueden ser instaladas en cualquier lugar en cuestión de minutos por lo que se convierten en elementos estructurales esenciales que se pueden usar rápidamente en el caso de tragedias imprevistas y en las que es necesario crear estructuras con gran celeridad, como en accidentes múltiples, terremotos, ...
O edificaciones de carácter permante

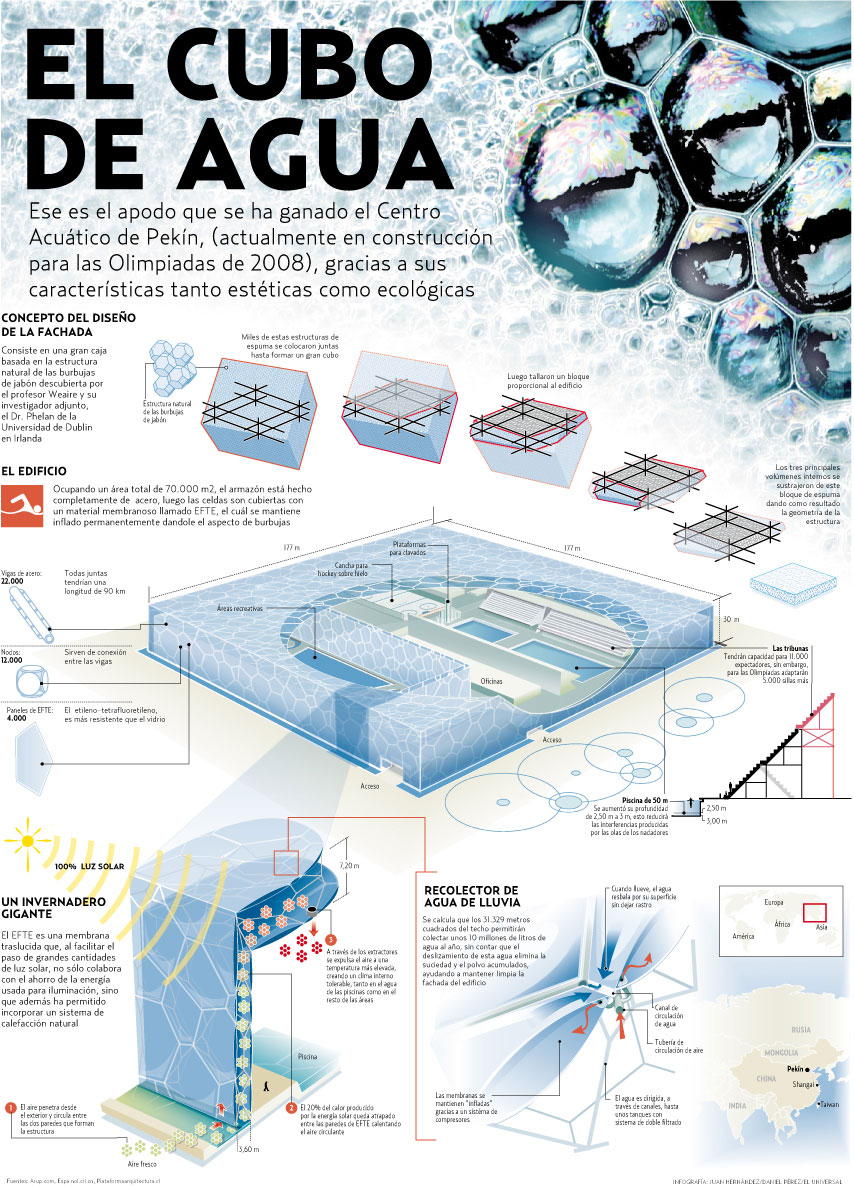

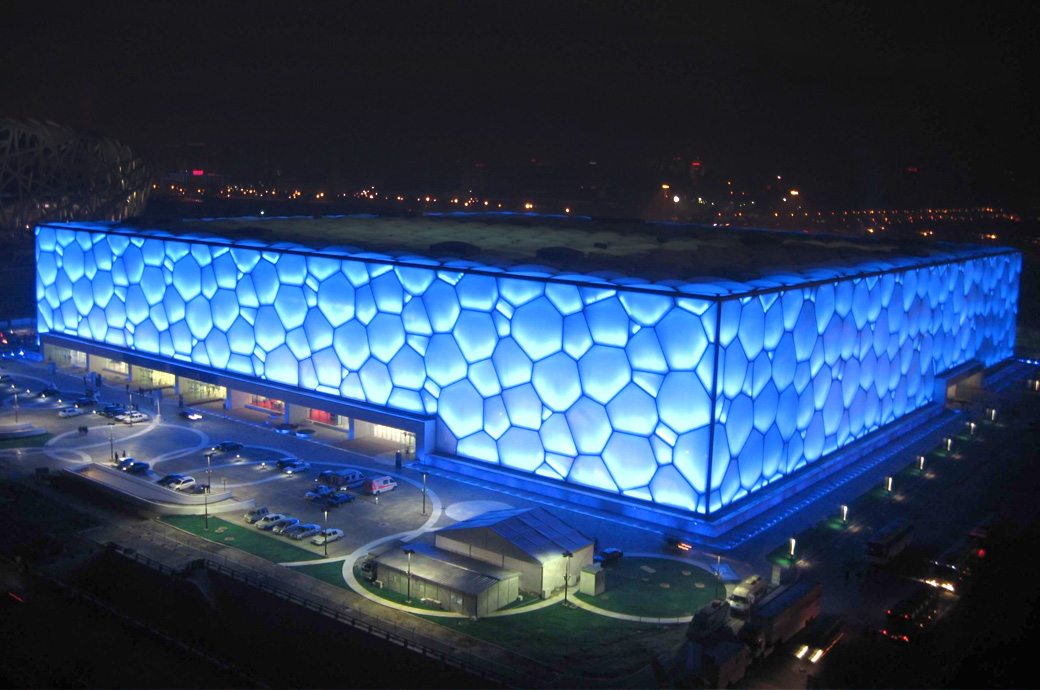

El famoso “Centro Nacional de Natación” también llamado Water Cube destaca por su destreza tecnológica y de ingeniería. Tiene forma de cubo de 177 m de lado por 30 m de altura. El exterior esta compuesto de 3000 cojines de aire constituyendo una fachada de 110 000 m², de esta forma constituye el récord mundial al ser la estructura neumática mayor del mundo, para ellos usa membranas de ETFE (tetrafluoroetileno de etileno).

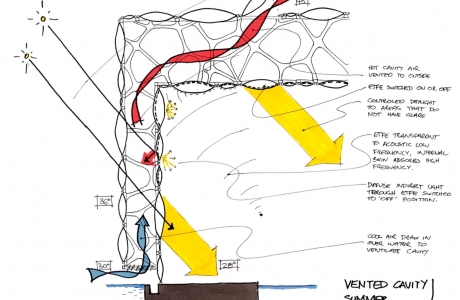

La membrana también es muy gruesa y puede soportar altas presiones, el edificio se supone que es muy eficiente en términos de energía, el revestimiento de burbujas tienen la propiedad de absorber la energía solar para calentar las piscinas y una cámara interior permite la circulación del aire, favoreciendo la ventilación.
El material utilizado permite controlar el nivel de transparencia burbujas; se puede reducir el brillo dentro y fuera. Y la limpieza de los paneles se realiza con la lluvia.
Pero lo más impresionante del edificio es cómo lo han transformado rápidamente en una pista de hielo para albergar los JJOO de invierno que se han llevado a cabo en la misma ciudad en el año 2022. La dificultad radica no solo en tener que colocar una pista de hielo donde antes había una piscina, sino el control de la ventilación para aclimatar el recinto de los 27 ºC que necesita una piscina cubierta a los -9 ºC de una pista de hielo.
En el siguiente vídeo puedes ver una animación de todo el proceso de transformación llevado a cabo

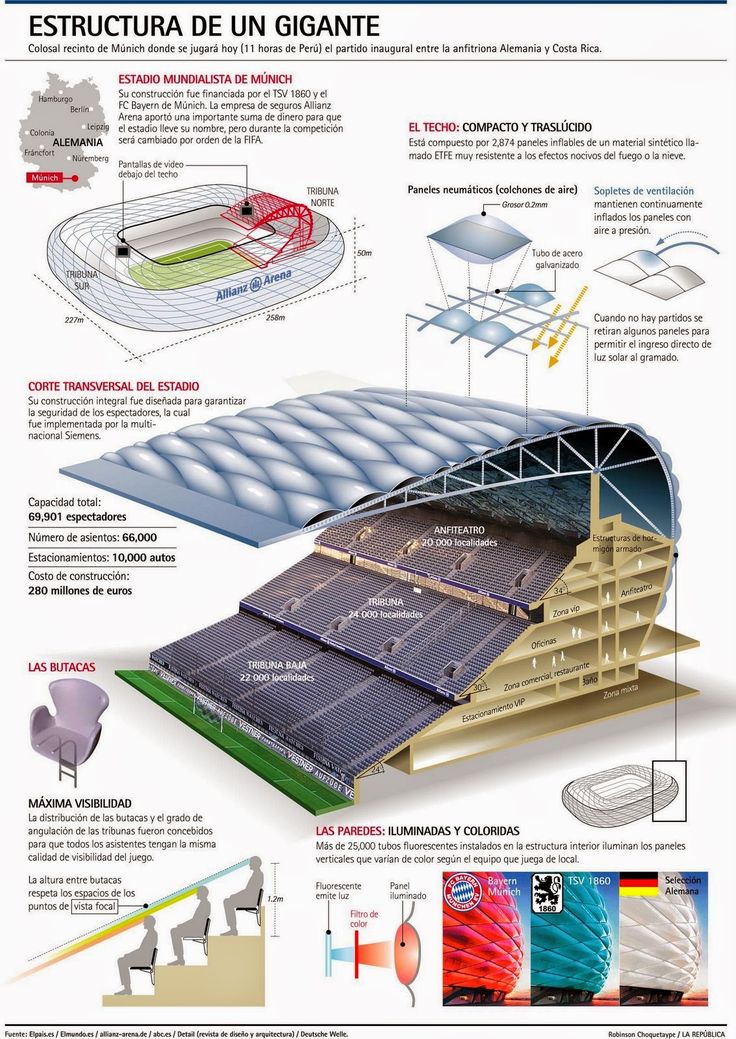

Estadio Alianz Arena

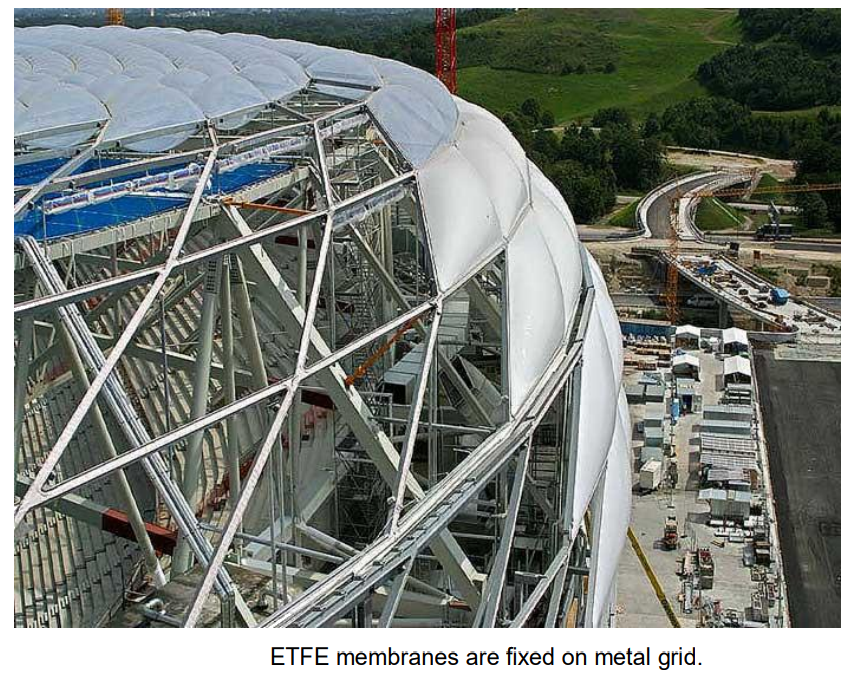

Pionero en su momento, el diseño del estadio destaca por la piel exterior que envuelve la infraestructura, la cual está compuesta a partir de 2800 paneles romboidales.
Aunque estos paneles plásticos lucen de color blanco por el día, se iluminan al atardecer. La mayoría de las veces en tonos rojos, en consonancia con el uniforme del FC Bayern, si bien la fachada LED permite reproducir hasta 16 millones de colores.
